目標
- 類別: Game-Based Learning
- 課名: AWS Card Clash – an Architecture Design Game
- 關卡名稱(遊玩主題): CardClash_ServerlessDevelopement_第5關_活動管理應用程式
透過遊玩本關，學習如何運用各種服務建構進階的無伺服器服務架構，理解此系統如何處理訪客註冊、報到的活動和開發人員更新網站的行為。

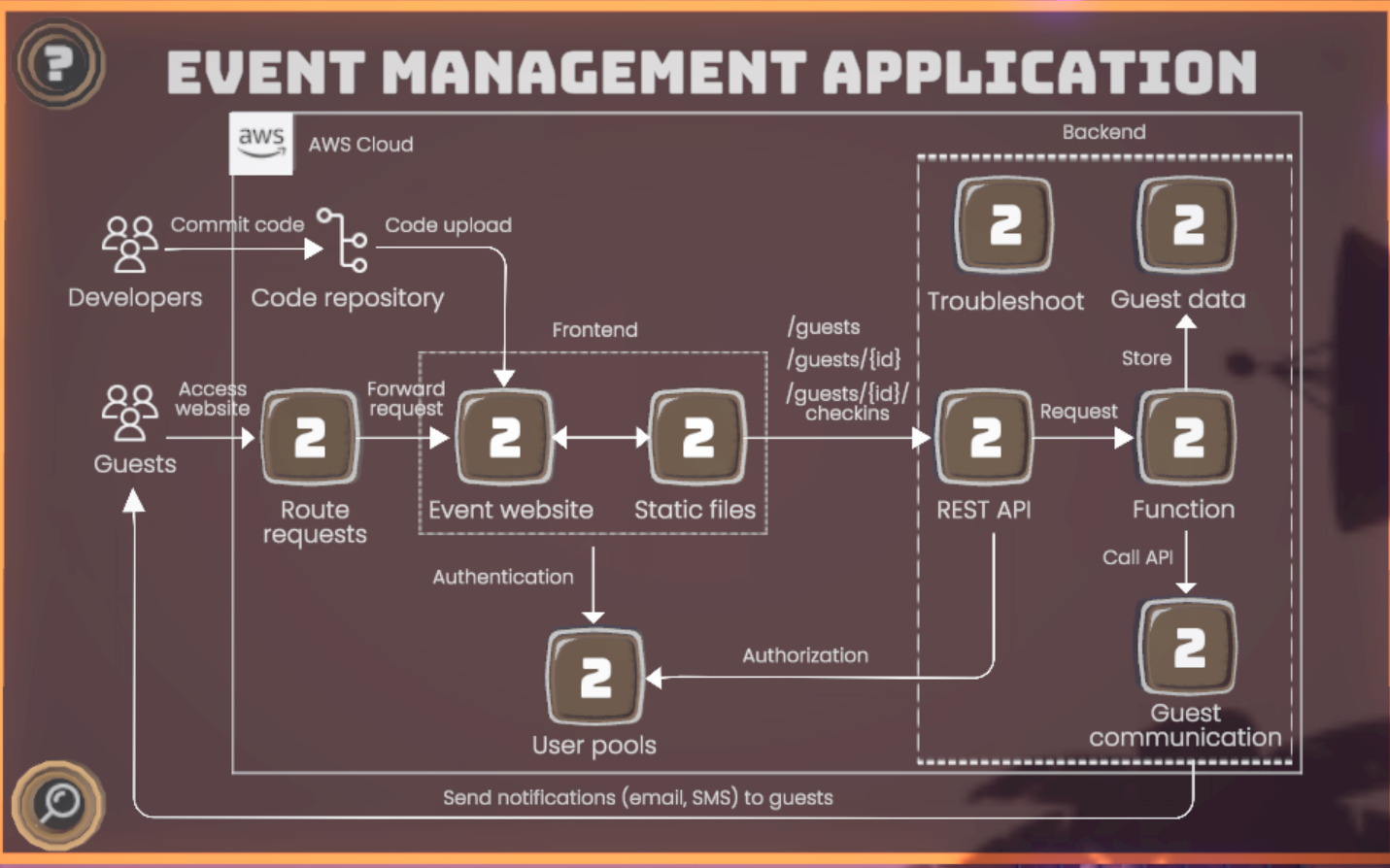

第五關 架構圖雛形
架構場景應用
Event Management Application，活動管理應用程式
本關架構建立了一個可擴展的事件管理應用程式，無需伺服器管理即可處理註冊和報到 (check-in)。
場景是訪客註冊和check-in時，前後端和程式的運作；以及開發者如何編輯前端。
卡牌功能說明
Service Cards:
- AWS Amplify
- 服務介紹：

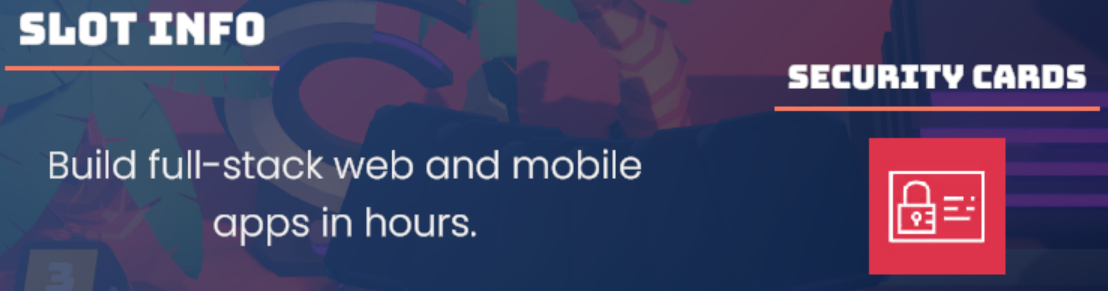

是一種全端開發工具，幫助開發者簡單並快速建構和部署Web或Mobile應用。 - 本關功能：
本應用程式的前端結構。 - 服務網址：
https://aws.amazon.com/tw/amplify/
- 服務介紹：
- Amazon API Gateway
- 服務介紹：
是一種全受管的服務，負責管控系統中所有用到的API，使用時可以建立 RESTful API 和 WebSocket API，以啟用即時雙向通訊應用程式。 - 本關功能：
接收前端送來的check-in指令，向Amazon Cognito認證後，請求Lambda執行check-in程式。 - 服務網址：
https://aws.amazon.com/tw/api-gateway/
- 服務介紹：
- Amazon Cognito
- 卡牌介紹：

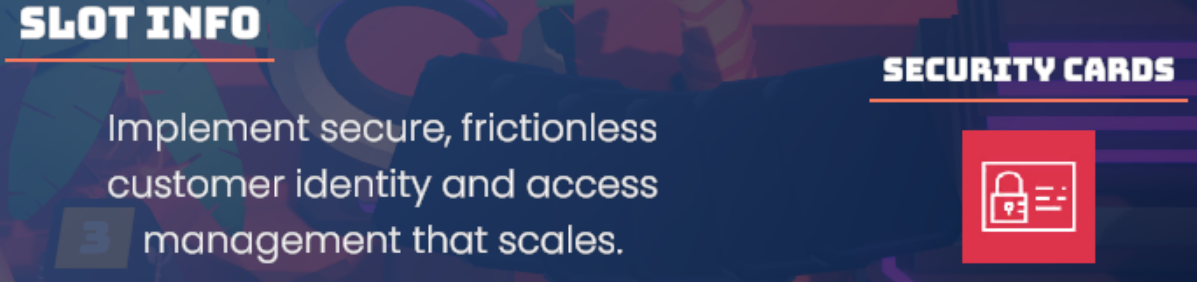

管理系統用戶的服務，提供註冊、登入等存取權限相關的服務。 - 本關功能：
負責系統的認證，確保用戶身分 - 服務網址：
https://aws.amazon.com/tw/cognito/
- 卡牌介紹：
- Amazon DynamoDB
- 卡牌介紹：

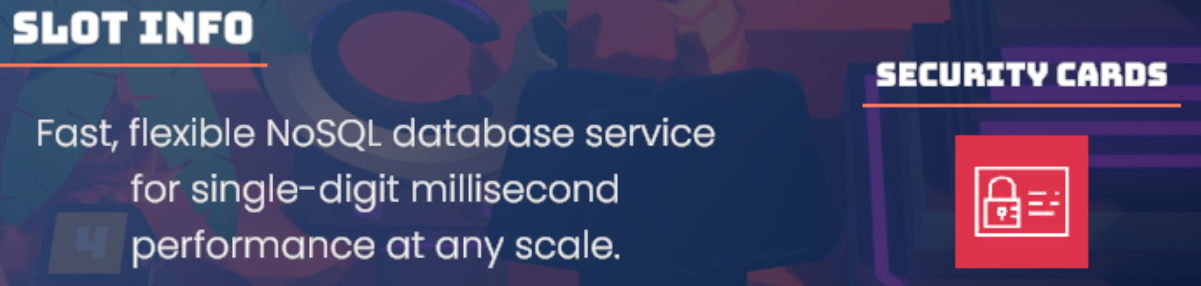

是Amazon的無伺服器NoSQL資料庫服務，用來儲存結構化資料 - 本關功能：
作為系統中存放資料的地方，儲存訪客資料。 - 服務網址：
https://aws.amazon.com/tw/dynamodb/
- 卡牌介紹：
- AWS Lambda
- 卡牌介紹：

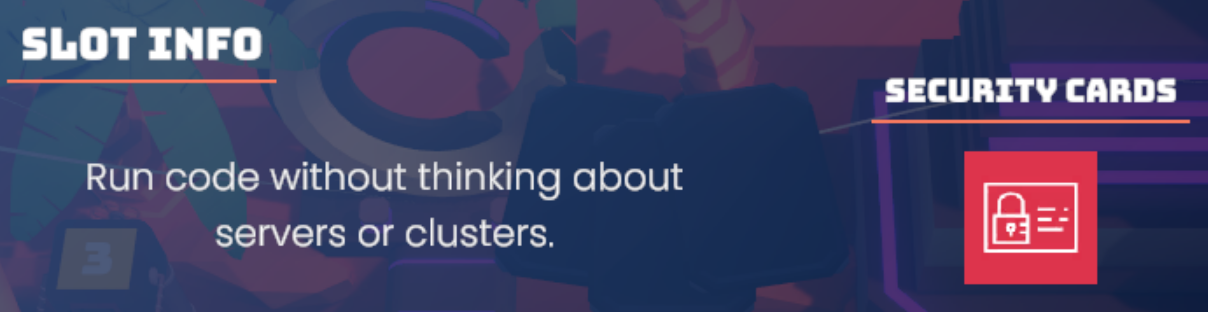

是一種運算服務，可執行程式碼以回應事件並自動管理運算資源，無須伺服器或叢集 - 本關功能：
負責系統中的程式運行，接收 API 的請求執行check-in程式，將訪客資料存放進Amazon DynamoDB，並呼叫 Amazon Pinpoint的 API 聯絡訪客。 - 服務網址：
https://aws.amazon.com/tw/lambda/
- 卡牌介紹：
- Amazon Pinpoint
- 卡牌介紹：

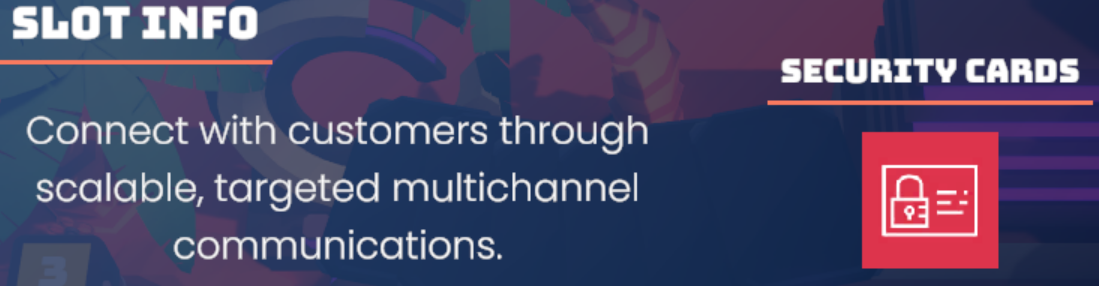

是一種顧客參與服務，可已發送通知、行銷推播或和使用者溝通，可以透過Email、SMS、推播通知等多管道聯絡客戶。 - 本關功能：
收到 AWS Lambda 的呼叫後，發送簡訊和電子郵件通知給訪客。 - 服務網址：
https://aws.amazon.com/tw/pinpoint/
- 卡牌介紹：
- Amazon Route 53
- 卡牌介紹：

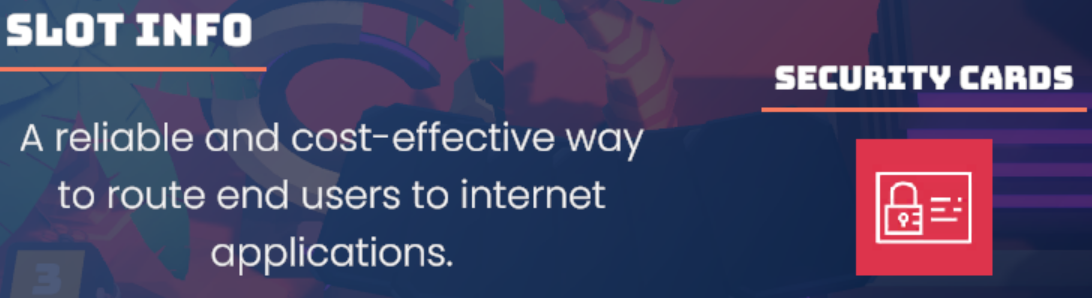

是一個網域名稱系統 (DNS) Web服務，方便管理網域。 - 本關功能：
讓使用者與部署於其內部的網路應用程式連線。 - 服務網址：
https://aws.amazon.com/tw/route53/
- 卡牌介紹：
- Amazon S3
- 卡牌介紹：

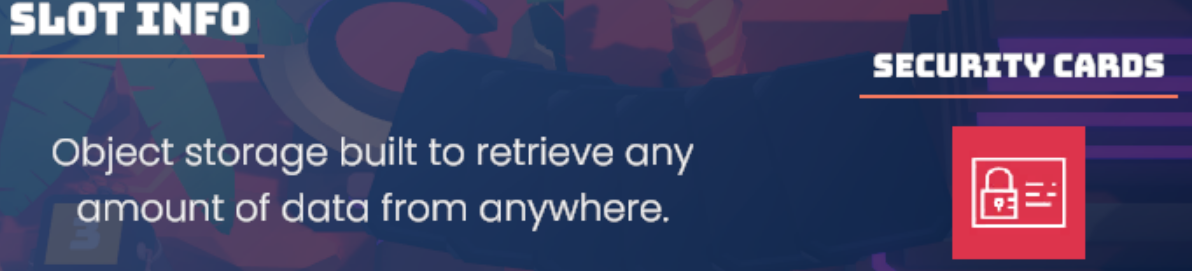

全名Amazon Simple Storage Service，是一種雲端物件儲存服務，儲存非結構化資料，以Artifact(物件)為單位 - 本關功能：
作為系統中存放資料的地方，提供 AWS Amplify 和 Amazon API Gateway 靜態資料。 - 服務網址：
https://aws.amazon.com/tw/s3/
- 卡牌介紹：
- AWS X-RAY
- 卡牌介紹：

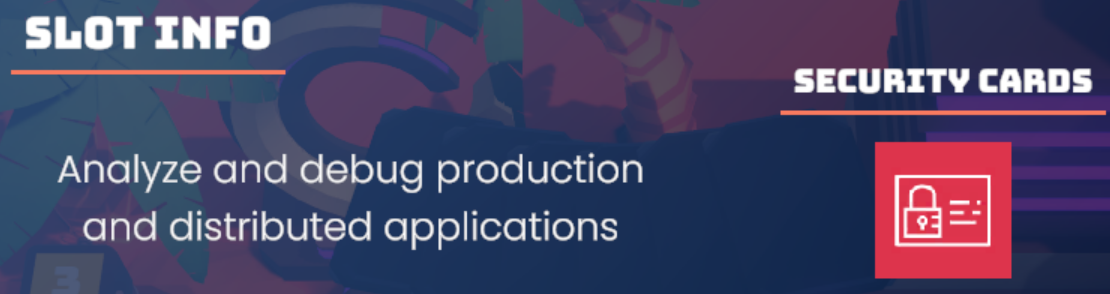

能分析和偵錯生產、分散式應用程式的服務，也能提供「請求」在程式中流動的紀錄，並能在無/低程式碼情況下過濾有效負載、函數、追蹤、服務、API 等中的可視資料。 - 本關功能：
在系統中分析和偵錯。 - 服務網址：
https://aws.amazon.com/tw/xray/
- 卡牌介紹：
Sercurity Cards:
- IAM
- 卡牌介紹：
全名AWS Identity and Access Management，是管理身分和AWS服務存取權的防護服務 - 本關功能：
在關卡中可消耗一點體力打出，保護指定的我方服務卡不被對手佔領，本關中的服務卡全部皆可使用。 - 服務網址：
https://aws.amazon.com/tw/iam/
- 卡牌介紹：
- AWS WAF
- 卡牌介紹：
Web Application Firewall的縮寫，是一種網頁應用程式的防火牆，用來保護Web應用程式的服務，防止遭受網路攻擊。 - 本關功能：
在關卡中可消耗一點體力打出，保護指定的我方打出的Web應用程式卡不被對手佔領，如本關中的Amazon API Gateway。 - 服務網址：
https://aws.amazon.com/tw/waf/
- 卡牌介紹：
其他:
- AWS Management Console
- 卡牌介紹：
AWS管理主控台，是管理AWS服務的網路介面。 - 本關功能：
在關卡中打出可增加一點體力 - 服務網址：
https://aws.amazon.com/tw/console/
- 卡牌介紹：
- AWS CLI
- 卡牌介紹：
全名AWS Command Line Interface，即AWS命令列介面，是一種管理AWS服務的統一工具。可以透過指令來與 AWS 各項服務互動，不需透過 AWS 管理主控台。 - 本關功能：
在關卡中打出可以增加兩點體力 - 服務網址：
https://aws.amazon.com/tw/cli/
- 卡牌介紹：
- AWS CloudFormation
- 卡牌介紹：
是一種基礎設施即程式碼(IaC) 服務，可以幫助使用者利用程式建立、管理AWS或第三的服務，以及進行模型化。 - 本關功能：
在關卡中打出可增加三點體力 - 服務網址：
https://aws.amazon.com/tw/cloudformation/
- 卡牌介紹：

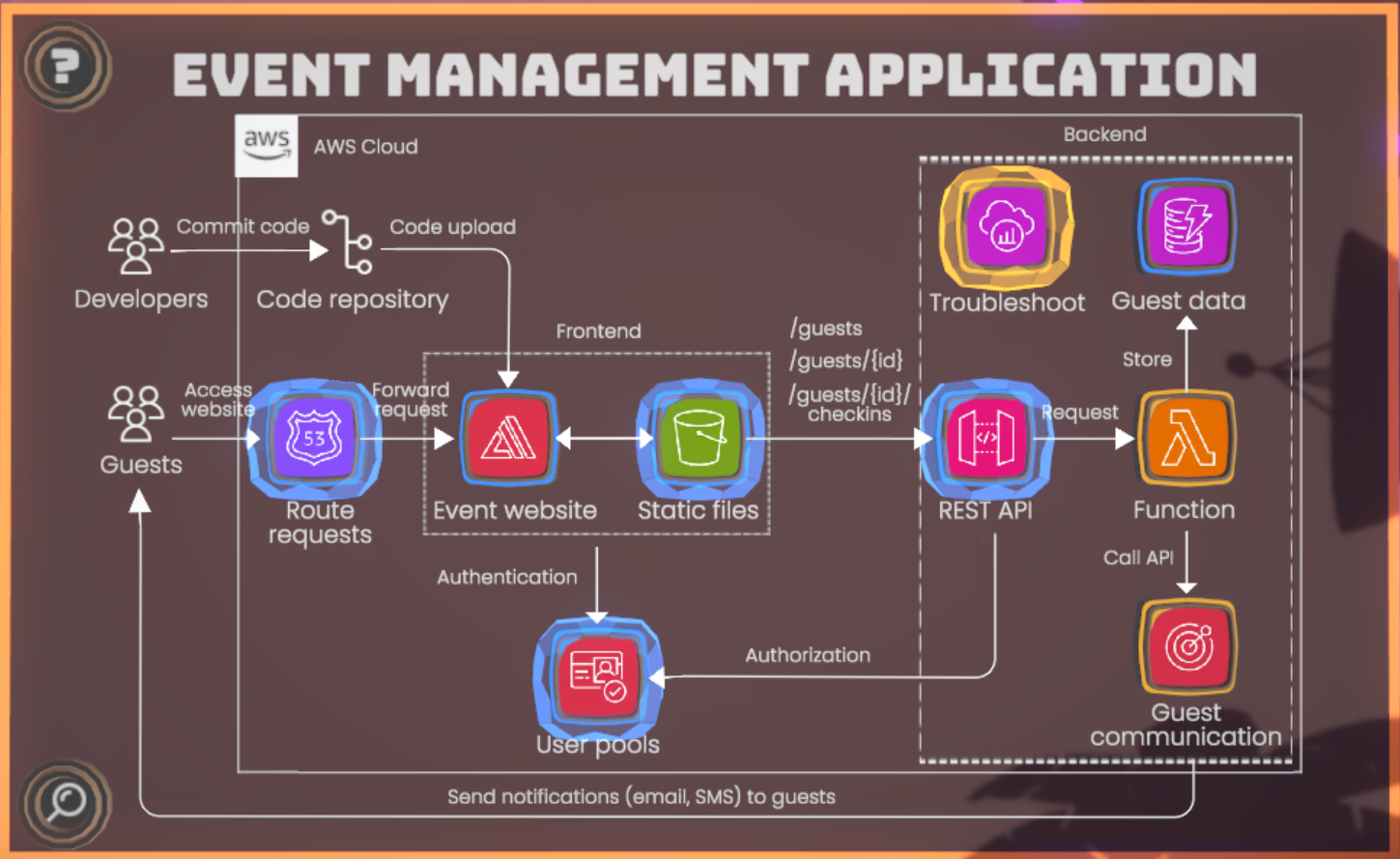

最終架構圖樣貌
總結
- 學習進階的無伺服器架構
- 掌握AWS服務運用：
- AWS Amplify 提供開發人員建構前端的環境。
- Amazon Cognito 負責進行訪客身分認證。
- Amazon Pinpoint 可以發送訊息給。
- Amazon Route 53 提供系統 DNS 讓外部使用者連線到內部應用程式。
- AWS X-RAY 可以負責系統的分析和偵錯。
